3. تحليل النتائج.
... في الشكل 3، يمكن رؤية الدالتين الدوريتين A(m) و B(m). حيث تكون B متأخرة طورياً بالنسبة إلى A.
الشكل 3.
.
... باستخدام حاسوب صغير "Apple-II"، رُسمت صورة لسطح بوي التي تُظهر الخطوط المرجانية القطعية التي تقطع القطب الوحيد.

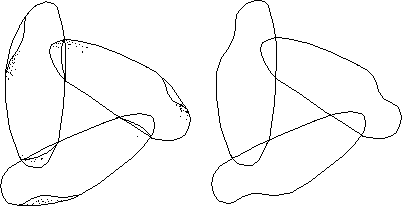

... ننتقل إلى المقطعات Z = ثابت. تستمد معادلتها من معادلة السطح. وتُرسم هذه المقطعات في الأشكال (5a) إلى (c). جميع الأشكال تمتلك تناظراً ثلاثياً، كما هو واضح. تُظهر الثلاثة الأولى من المقطعات نقاطاً مماسية. هذه التقلبات الطفيفة هي أثر لانسيابيات قمة تظهر في هذه المنطقة قبل تعديل المعاملات. في الشكل (5j) نجد ثلاث نقاط مغلقة. الدائرتان المغمورتان في هذا الشكل (5j) لهما جوار في شكل شرائط موبيوس على السطح، مُلفوفتين ثلثي دورة حول المستوى الأفقي z = ثابت.
الشكل 4. الخطوط المرجانية (Em) لسطح بوي، رُسمت باستخدام "Apple II".
... تم إعداد صور أفضل من تلك التي كانت مصاحبة للمذكرة الأصلية في المجلة الرسمية للجمعية الفرنسية للعلوم:

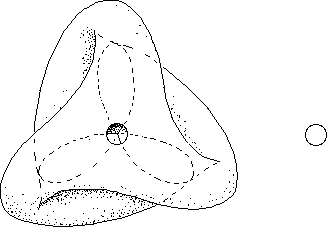

الشكل 5a -------------------------------------

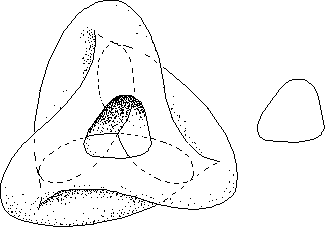

الشكل 5b ------------------------

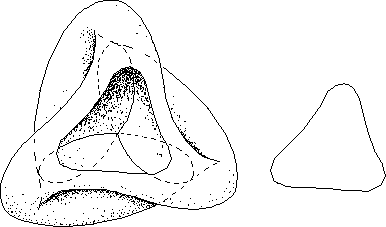

الشكل 5c -------------------------

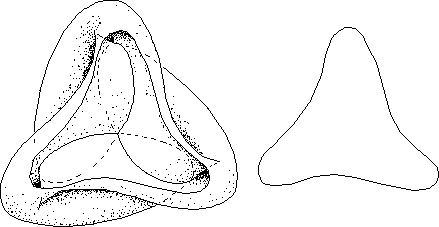

الشكل 5d ----------------------- .

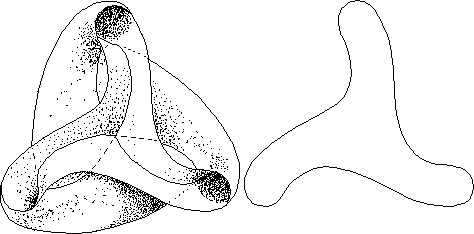

الشكل 5e
. الشكل 5f -------------------------
. الشكل 5g -------------------------

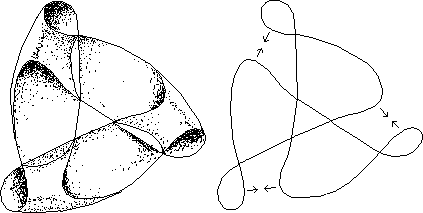

. الشكل 5h ---------------------- . الشكل 5i -------------------
. الشكل 5j -------------------------

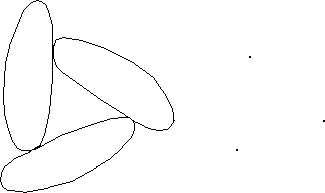

. الشكل 5k ------------------------
الشكل 5 ل
الأشكال من 5a إلى 5ل

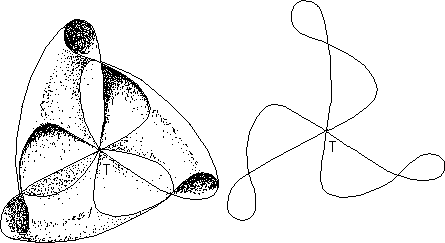

... يمر المقطع (5g) بنقطة التقاء ثلاثية على السطح. أما المقطعان (5f)، (5j)، و(5م) فيمثلان حالات حدودية حيث تحدث تغيرات في طريقة ربط أقواس المنحنيات.

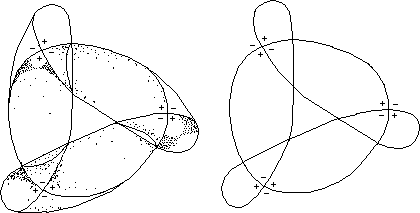

... في الشكل (5i)، قدمنا الإشارة إلى النقاط المغلقة باستخدام:
المراجع.
[1] A. فليبس، "قلب الكرة من الداخل"، مجلة العلوم الأمريكية 1966.
[2] ب. مورين، المجلة الرسمية، الفئة ب.
[3] ب. مورين وج. بي. بيتي: "انقلاب الكرة". لعلم (النسخة الفرنسية من مجلة العلوم الأمريكية)، يناير 1979.
