स्पेक्ट्रोस्कोपी के लिए नेटवर्क टॉप
11 मार्च से 20 मार्च - 2 अप्रैल 2018 - 9 मई 2019
आइजैक न्यूटन के बाद से यह ज्ञात है कि प्रकाश को विभिन्न आवृत्तियों से बने स्पेक्ट्रम में विभाजित किया जा सकता है। बाद में इन स्पेक्ट्रा में स्रोत की विशेषता वाली स्पेक्ट्रल रेखाएं पहचानी गईं। अंत में, जबकि पहले इन स्पेक्ट्रा को प्रिज्म द्वारा उत्पन्न किया जाता था, आधुनिक प्रणालियां नेटवर्क पर आधारित हैं, जो पारदर्शी समर्थन हैं जिन पर समानांतर पतली रेखाएं होती हैं। जब प्रकाशिक संकेत ऐसे नेटवर्क के माध्यम से गुजरता है, तो यह प्रकाश दो सममित स्पेक्ट्रा के अनुसार विवर्तित हो जाता है। उदाहरण के लिए, सूर्य के प्रकाश से हमें यह प्राप्त होता है:
स्पेक्ट्रम: सौर प्रकाश

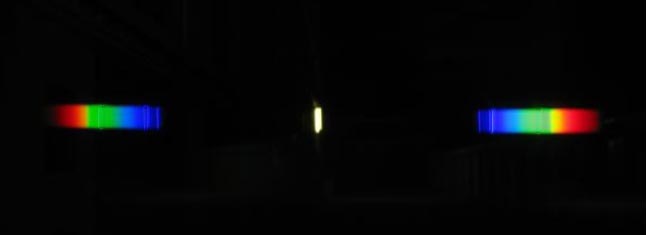

अनुचित रूप से "नियॉन ट्यूब" कहलाने वाली वस्तु एक कांच की ट्यूब है जिसमें निम्न दबाव पर मरकरी की वाष्प होती है। इसे विद्युत आवेश द्वारा प्रवाहित किया जाता है। मुक्त इलेक्ट्रॉनों और मरकरी आयनों के टकराव से आयनों को उत्तेजित किया जाता है, जो पराबैंगनी विकिरण उत्सर्जित करते हैं। यदि हम इसे बिना किसी बदलाव के उपयोग करते हैं, तो यह "ब्रोंजिंग लैंप" बन जाता है। लेकिन यदि हम इस उपकरण को दृश्य प्रकाश के स्रोत में बदलना चाहते हैं, तो हम ट्यूब के आंतरिक सतह पर एक फ्लोरोसेंट कोटिंग लगाएंगे। फ्लोरोसेंस विशिष्ट पदार्थों की क्षमता है जो आपतित विकिरण को एक निश्चित तरंगदैर्ध्य पर अवशोषित करते हैं और उस ऊर्जा को एक अलग तरंगदैर्ध्य पर उत्सर्जित करते हैं। इसलिए हमने इस कोटिंग में विभिन्न पदार्थों को जोड़ा है जो मरकरी की वाष्प द्वारा उत्सर्जित मूल विकिरण (पराबैंगनी श्रेणी में) को अवशोषित करते हैं और उसे अन्य तरंगदैर्ध्य में उत्सर्जित करते हैं, ताकि सौर प्रकाश को अधिकतम रूप से पुनर्स्थापित किया जा सके। सूर्य भी अपना प्रकाश कुछ रेखाओं के रूप में उत्सर्जित करता है। लेकिन ये रेखाएं इतनी निकट हैं कि स्पेक्ट्रम लगभग निरंतर दिखाई देता है। लेकिन ट्यूब के आंतरिक सतह पर लगाए गए फ्लोरोसेंट पदार्थ द्वारा उत्सर्जित वस्तु के लिए ऐसा नहीं है। स्पेक्ट्रम में कुछ अभाव हैं, जैसा कि नीचे दी गई छवि में देखा जा सकता है। इसी कारण फ्लोरोसेंट ट्यूब द्वारा प्रकाश देने का अनुभव सौर प्रकाश से अलग महसूस होता है। क्योंकि मानव आंख एक बहुत बारीक विश्लेषक है। यह एक ऊर्ध्वाधर फ्रेम के माध्यम से दी गई प्रकाश स्रोत की छवि है (केंद्र में सफेद छवि)।
फ्लोरोसेंट ट्यूब का स्पेक्ट्रम
यदि हम एक लगभग बिंदु स्रोत की फोटोग्राफ लेते हैं, और एक नेटवर्क के बीच रखते हैं, तो हमें यह प्राप्त होगा:
एक बिंदु स्रोत का स्पेक्ट्रम

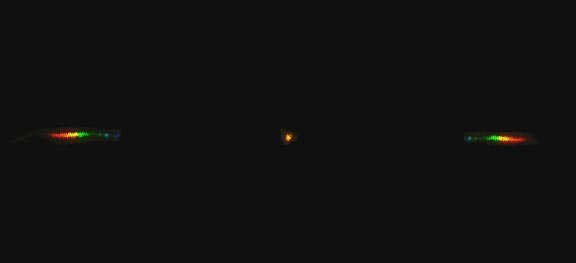

इस तरह की छवि को संसाधित करने के लिए, पहले इसे सीधा करना होगा:
एक बिंदु स्रोत का स्पेक्ट्रम

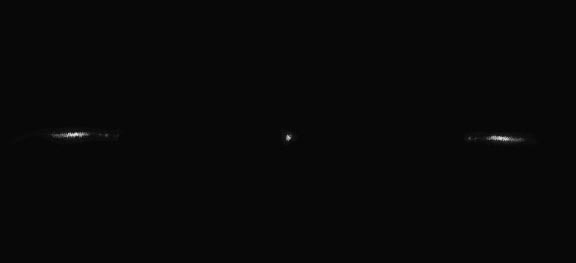

फिर हम एक विशेषज्ञ सॉफ्टवेयर का उपयोग करेंगे जो इस तस्वीर का विश्लेषण करेगा और विभिन्न तरंगदैर्ध्यों के लिए प्राप्त प्रकाश की मात्रा देने वाला एक फोटोमीट्रिक प्रोफाइल उत्पन्न करेगा। सॉफ्टवेयर पहले छवि को ग्रे टोन में बदलेगा:
ग्रे टोन में एक बिंदु स्रोत का स्पेक्ट्रम

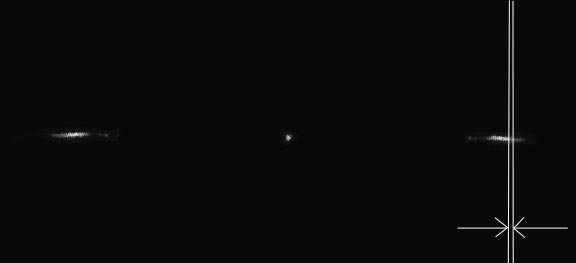

इस स्पेक्ट्रम के दिलचस्प हिस्से पर ध्यान केंद्रित करने के बाद, एक ज्ञात स्रोत पर "कैलिब्रेशन" के बाद, सॉफ्टवेयर छवि में दो निकटवर्ती बैंडों के बीच मौजूद प्रकाश की मात्रा को एकीकृत करेगा:
फोटोमीट्रिक घनत्व की गणना
इससे कुछ ऐसा प्राप्त होगा:

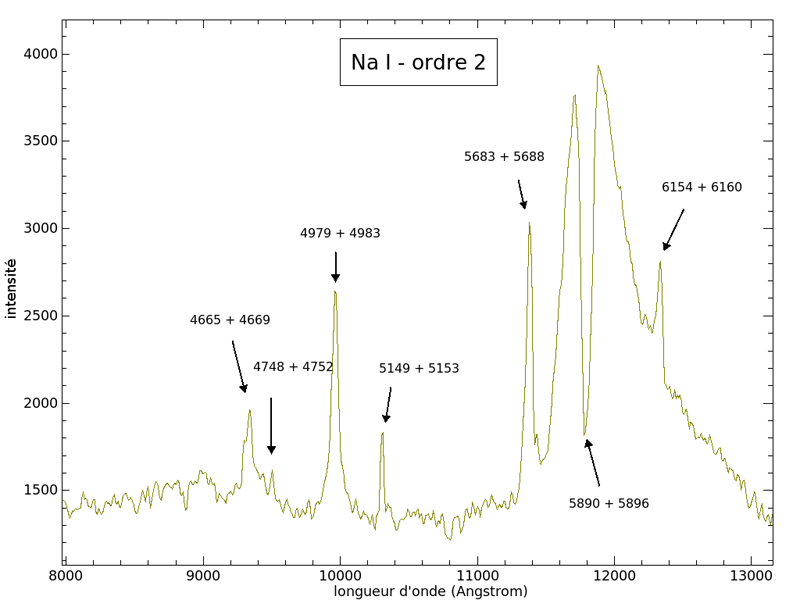

सोडियम का स्पेक्ट्रम
ऐसी लैंप अपना प्रकाश एक समूह रेखाओं के अनुसार उत्सर्जित करती है। इसलिए प्रकाश शक्ति इन रेखाओं के अनुसार केंद्रित होती है, जो इस तस्वीर में बहुत स्पष्ट दिखाई देती है। इसी कारण इस प्रकार के प्रकाश का चयन किया जाता है, भले ही इस प्रकाश को सौर प्रकाश या फ्लोरोसेंट ट्यूब के प्रकाश से कम सुखद माना जाता है, लेकिन ऊर्जा बचत के लिए (एक निश्चित वाट की खपत में अधिक प्रकाश)।
कई वर्षों से नेटवर्क उपलब्ध हैं, जो डाया-स्लाइड्स के रूप में प्रस्तुत किए जाते हैं:
डाया-टॉप
इन डाया में प्रति मिलीमीटर लाइनों की संख्या दर्शाई गई है। हम 500 लाइन प्रति मिलीमीटर वाले नेटवर्क के बारे में बात करेंगे।
प्लास्टिक स्थापना पर नेटवर्क प्राप्त करने के लिए, कांच के बजाय, दो विकल्प हैं:
-
एकाधिक इकाई के रूप में, फ्रांसीसी कंपनी जीउलिन के संपर्क में आएं: &&&& एकल मूल्य 15 यूरो (...)
-
संख्या (50 न्यूनतम) में, जिसके लिए एकल मूल्य घटकर 0.5 यूरो हो जाता है। डाक शुल्क के लिए 23 यूरो की गणना करें।
https://www.rainbowsymphonystore.com/products/diffraction-slides-500-line-mm

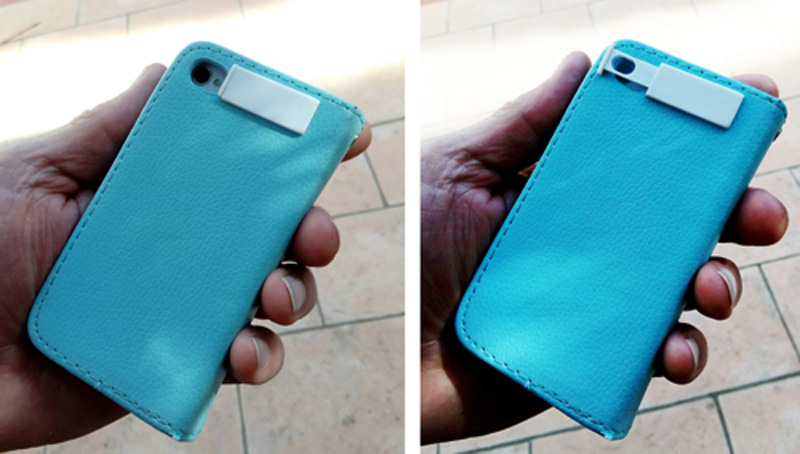

कई वर्ष पहले मुझे एक अत्यंत पतली, स्वयं-चिपकने वाली टॉप के बारे में विचार आया था, जिसे मोबाइल फोन के लिए लगाया जा सकता है। यहां मेरा फोन है, जिसे इस तरह से लैस किया गया है। फिर आपको नाखून से ट्रैप को पकड़ना है और धीरे से फिल्म-नेटवर्क को उपकरण के लेंस के सामने रखना है।
.
एक मोबाइल फोन पर अत्यंत पतली नेटवर्क टॉप
प्रोटोटाइप को एक सॉफ्टवेयर के माध्यम से डिज़ाइन किया गया था और एक 3D प्रिंटर के माध्यम से उत्पादित किया गया था। लोगों के लिए इस उत्पाद को उपलब्ध कराने के लिए, इसे अधिकतम संख्या में, सभी देशों में उत्पादित और फैलाया जाना था। तीन तत्वों के प्लास्टिक उत्पादन को एक मोल्ड के माध्यम से आरंभ में किया जा सकता है (लगभग 5000 यूरो)। लेकिन इसका संयोजन जटिल था और इस "उत्पाद" के फैलाव के लिए एक अनावश्यक समस्या बन गई। तुरंत स्पष्ट कर दें कि इस उद्देश्य का लक्ष्य इस वस्तु के व्यावसायिक रूप से बेचकर लाभ कमाना नहीं था, बल्कि ओवीएनी के अवलोकनों से जुड़े एक विशिष्ट उद्देश्य के बारे में सोचना था। अधिक से अधिक एक आधे सदी से ओवीएनी के घटनाक्रम के बारे में कोई वैज्ञानिक डेटा एकत्र नहीं किया गया है। फ्रांस में, 1977 में स्थापित एक सेवा के रूप में एनएसईएस के भीतर गीपैन के नाम से शुरू हुआ, जिसका वर्तमान नाम जीईआईपैन (अनपहचाने एयरोस्पेस घटनाओं के अध्ययन और जानकारी समूह) है, जिसके बारे में अधिक से अधिक 40 वर्ष हो गए हैं, ने गैंडमेन द्वारा मुख्य रूप से गवाही आधारित जानकारी एकत्र की। सात के अंत में क्लॉड पोहर, इस सेवा के पहले उत्तरदायी, जीउलिन कंपनी के द्वारा गैंडमेन के फोटोग्राफिक उपकरणों के लिए टॉप बनाने के लिए आदेश दिया। इस ऑपरेशन के कोई प्रतिक्रिया नहीं आई। व
